511U20A3NZ

511U20A3NZ
511U20A3NZ

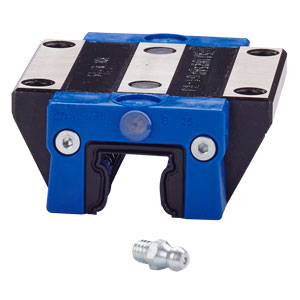

方形導軌, 500 Series 滾珠 滑塊, 尺寸: 20 毫米, 超高精密 牌號, A 類型, 3 - 約 0.13 C 預加載, 鋼 , 油箱，金屬刮片 選項

  • Smooth, quiet movement through patented insert molded recirculation paths and optimized geometries.
  • Simple installation and greater accuracy with joint-free rails up to 6 meters.
  • 最長可達6米的無關節導軌具有簡單安裝和更高精度
  • 通過專利插件循環滾道和優化尺寸實現平穩、安靜的運動。

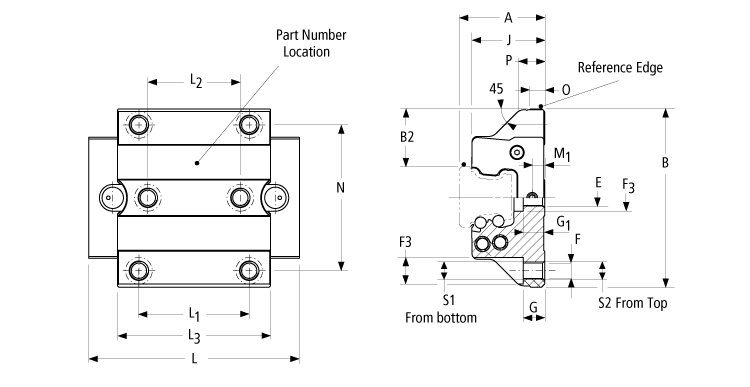

Dimensions

dimensions
尺寸價值
[A] Assembly Height30 毫米
[A] 公差±5 μm
[B]63 毫米
[B] Tolerance+0.0 -0.4 mm
[B2]21.5 毫米
[F]5.4 毫米
[F3]9.5 毫米
[G]8 毫米
[G1]6.5 毫米
[J]25.5 毫米
[L] 滑塊長度71.5 毫米
[L1]40 毫米
[L2]35 毫米
[L3]49.5 毫米
[M1]5.2 毫米
[N]53 毫米
[O]8 毫米
[P]8 毫米
[S1]M 5
[S2]M 6
滾珠軸承直徑4 毫米

Specifications

Specifications價值
Temperature Max80 °C
Temperature Min-40 °C
UPC編號662486810780
Weight0.5 kg
材質鋼
導軌尺寸（標稱）20 毫米
滾珠/輥子/保持架滾珠
滑塊/導軌/組件滑塊
擴展選項油箱，金屬刮片
類型名稱A - 標準模塊
牌號超高精密
選項（擴展）NZ
預加載3 - 約 0.13 C

Performance

performance graphic
performance graphic
Performance價值
100 km Dynamic [Mx] Roll Moment171 Nm
100 km Dynamic [My] Pitch Moment134 Nm
100 km Dynamic [Mz] Yaw Moment134 Nm
100 km Dynamic Load Rating14400 N
50 km Dynamic [Mx] Roll Moment215 Nm
50 km Dynamic [My] Pitch Moment169 Nm
50 km Dynamic [Mz] Yaw Moment169 Nm
50 km Dynamic Load Rating18143 N
Static [Mx] Roll Moment373 Nm
Static [My] Pitch Moment292 Nm
Static [Mz] Yaw Moment292 Nm
Static Load Rating31400 N
最大加速度100 m/s²
最大速度5 m/s
